Grundfos Multilift M.15.3.4 3x400V, фото 2
Описание
Информация для заказа

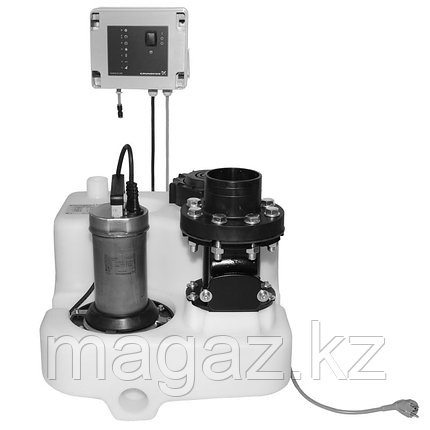

Канализационная установка Grundfos Multilift M 15.3.4 с кабелем 4 м (3х400В) ― это компактная и надёжная насосная установка с удобным шкафом управления для перекачивания бытовых стоков (включая фекальные) в домах на одну семью или дачных коттеджах.

Multilift M обычно используется

  • в подвальных помещениях ниже уровня канализации;
  • при реставрации или реконструкции существующих зданий;
  • при прямом подключении настенных или напольных унитазов к горизонтальному выпускному отверстию.


Характеристики установки

  • Укомплектована, предварительно собрана и готова к монтажу.
  • Запатентованный, поворотный диск входного патрубка, позволяющий устанавливать гибкие соединения для рабочего уровня входа от 180 до 315 мм ― подходит для замены и переустановки.
  • Семь различных присоеднинений для всасывающих трубопроводов со всех сторон для максимальной универсальности при монтаже.
  • Легкий в управлении шкаф LC 221 с функцией защиты электродвигателя и дополнительными функциями обеспечения безопасности и текущего обслуживания.
  • Надёжное определение уровня, исключающее засорение и блокировку, без контакта с перекачиваемой жидкостью.
  • Удобные и "умные" функции для технического и текущего обслуживания трубки датчика,накопительного резервуара и шкафа управления.


Накопительный резервуар

Герметичный газо- и водонепроницаемый накопительный резервуар из полиэтилена (PE) со всеми патрубками, необходимыми для подключения всасывающего и напорного трубопроводов, вентиляционной трубы и ручного диафрагменного насоса, который поставляется в составе принадлежностей. Основное отверстие для входного патрубка на задней стенке накопительного резервуара выполнено в виде поворотного диска, DN 100 (опция ― DN 150), регулируемого под любые рабочие уровни входа в диапазоне от 180 до 315 мм.
Общий и полезный (между уровнями пуска и останова насоса) объём накопительного резервуара представлен в следующей таблице:

Рабочий уровень на входе 180 мм 250 мм 315 мм
Общий объём резервуара   92 л
Полезный объём 34 л 49 л 62 л

Задать подходящий рабочий уровень на входе необходимо на этапе ввода в эксплуатацию, используя панель управления шкафа.

Насос

Погружные насосы оснащаются свободно-вихревыми рабочими колёсами типа Vortex с большим свободным проходом, которые обеспечивают стабильную производительность в течение почти всего срока службы насосов. Все детали, контактирующие с перекачиваемой жидкостью, изготовлены из нержавеющей стали. Насос имеет три уплотнения вала с масляной камерой,наполненной нетоксичным маслом на весь срок службы. Однофазные электродвигатели оборудованы термовыключателями в обмотках и конденсаторами, встроенными в шкафы управления. Трёхфазные электродвигатели оборудованы термовыключателями в обмотках и дополнительным автоматом защитного отключения, встроенным в шкаф управления. При перегрузке электродвигателя происходит автоматическая остановка. После охлаждения до нормальной температуры электродвигатель автоматически включается снова, если в шкафу управления имеется заводская настройка автоматического сброса.



Технические характеристики к товару: Канализационная установка Grundfos Multilift M 15.3.4 с кабелем 4 м (3х400В)

Тип: поверхностный
Материал корпуса насоса: чугун
Материал накопительного резервуара: полиэтилен
Максимальный размер твердых включений: 50 мм
Значение pH: 4-10
Максимальная плотность перекачиваемой жидкости: 1.100 кг/м3
Максимальный расход: 55 м3
Максимальный напор: 9,4 м
Тип клапана: Створчатый клапан
Класс защиты насосной установки и электродвигателя: IP 68
Класс защиты шкафа управления: IP 56
Напряжение питания электродвигателя: 3 х 400В
Напряжение питания датчика: 12 В
Выходная мощность насосной установки: 1,7 кВт
Номинальный ток: 4,1 А
Потребляемая мощность (шкаф управления): 2 Вт
Количество пусков в час: максимально 60
Число полюсов электродвигателя: 4
Уровень звукового давления: не более 70 дБ
Температура окружающей среды: от 0 до 40°C
Температура перекачиваемой жидкости: от 0 до 40°C
Качество воды: бытовые сточные воды
Объем резервуара: 92 л
Полезный объем резервуара: 34 л/49 л/62 л
Рабочий уровень на входе: 180 мм/250 мм/315 мм
Длина кабеля между шкафом управления и двигателем/датчиком: 4 м
Сетевой кабель: 1,5 м
Комплект поставки: накопительный резервуар, один насос, датчик контроля уровня, обратный клапан, шкаф управления LC 221
Размеры шкафа управления (ШхВхД): 14.2х39х26.2 см
Размеры насосной установки (ШхВхД): 44.5х52.3х74 см
Вес: 69 кг.


Комплектация оборудования:

Канализационная установка Grundfos Multilift M 15.3.4 с кабелем 4 м (3х400В) компании Grundfos поставляются укомплектованными накопительным резервуаром, одним насосом, датчиком контроля уровня, обратным клапаном  и шкафом управления LC 221.
Следующие принадлежности входят в комплект:

  • руководство по монтажу и эксплуатации ― 1 шт.;
  • краткое руководство к меню шкафа управления ― 1 шт.;
  • напорный переходной фланец, DN 80 с соединительной муфтой, DN 100 (наружный диаметр 110 мм) ― 1 шт.;
  • гибкая муфта, DN 100, с двумя хомутами для соединения с напорным патрубком ― 1 шт.;
  • гибкая муфта, DN 70, с двумя хомутами для соединения с вентиляционным патрубком ― 1 шт.;
  • анкерные болты для фиксации резервуара ― 2 шт.;
  • болты и гайки для фиксации глухого фланца (заглушки) на входном отверстии (при необходимости) ― 3 компл.;
  • муфта, DN 100 ― 1 шт.;
  • муфта, DN 50 для соединения с диафрагменным насосом, 1 1/2" или для всасывающей линии, DN 50 ― 1 шт.;
  • комплект прокладок, DN 80, 8 болтов M16 x 65, гайки и шайбы (оцинкованные) ― 1 набор.
  • Цена: от 940 139 Тг.
