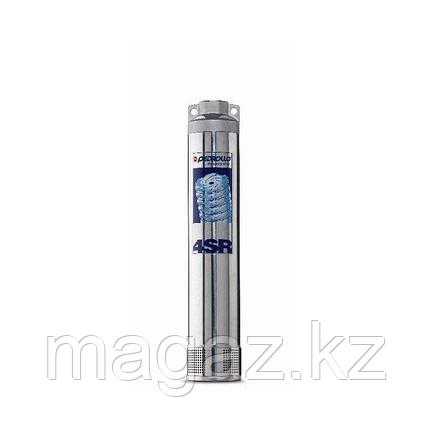

Насосная часть Pedrollo 4SR10/20-HYD (без электродвигателя) с рабочим колесом из технополимера

Уважаемые посетители сайта!

Пожалуйста уточняйте наличие у наших консультантов!

Гидравлическая часть Pedrollo 4SR10/HYD насосная часть

Насосная часть 4SR10/HYD устанавливается на электродвигатели Pedrollo и Franklin Electric. Применяются гидравлические части 4SR–HYD и насосные агрегаты в колодцах, скважины диаметром от 110 мм и более с максимальным содержанием песка 150 г/ м³, напор от 2.6-7.7bar, подача от 0.3-1.8  м³/час. Применяются для автоматического водоснабжения в быту, полив сада и огорода  полив из реки или озера, забор воды  с температурой  до +40ºС.

Принцип работы насоса серии 4SR10/HYD

Серия насосов 4SR10 включает в себя МНОГОСТУПЕНЧАТЫЕ ЭЛЕКТРОНАСОСЫ ЦЕНТРОБЕЖНОГО ТИПА, предназначенные для постоянного функционирования в погруженном состоянии.
Конструкция насосной части HYD Pedrollo 4SR10/HYD

Двигатель подключается к насосу через суппорт, параметры которого соответствуют нормативам NEMA. Принцип функционирования аналогичен принципу функционирования многоступенчатых центробежных насосов. Рабочие колеса, установленные на одном и том же ведущем валу, вращаются внутри лопаточных диффузоров, которые обеспечивают движение жидкости на выходе каждого рабочего колеса по направлению к всасывающему патрубку следующего рабочего колеса. После прохождения через все рабочие колеса, установленные последовательно, жидкость покидает насос через нагнетательный патрубок. Каждое рабочее колесо с соответствующим лопаточным диффузором создают ступень нагнетания, которая, согласно принципу функционирования центробежных насосов, обеспечивает для жидкости перепад давления, который суммируется с перепадами, создаваемыми другими последовательными ступенями.

Область применения и установка насоса серии 4SR10
Скважинные насосы данной серии рекомендуются для перекачки чистой воды или жидких тел содержащих не более 150 г/м3 песка. Благодаря высокому кпд и их надежности, эти насосы применяются в быту, в промышленности, для автоматической подачи воды совместно с автоматическими агрегатами поддержания давления, для орошения огородов и садов, для моечного оборудования, для увеличения напора и в системах противопожарной безопасности и т.д. Эксплуатация насосов серии 4SR6 возможна внутри колодцев диаметром не менее 4" (100 мм). Электронасос опускается в колодец посредством нагнетательного трубопровода до глубины, на которой происходит его полное погружение (мин. 50 см от верхнего уровня и не менее 1 метра до дна колодца), даже в процессе функционирования, при котором наблюдается снижение уровня жидкости в колодце. Электронасос может устанавливаться как в вертикальном, так и в горизонтальном положений; когда насос устанавливается в вертикальном положений внутри колодца, рекомендуется в качестве меры предосторожности использовать трос из нержавеющей стали или нейлона, закрепленного через отверстия, специально предусмотренные в нагнетательном корпусе.

Показатель номинальной производительности насоса 4SR10 составляет 4 м³/час, число рабочих колес - от 7 до 60.

Вместе с насосом поставляется кабель электропитания длиной:

- при показателях мощности: 0.37 - 3 кВт - 1,5 м;

- при показателях мощности: 4 - 5.5 кВт (7.5 кВт 4SR-FK) - 2,5 м;

- при показателях мощности: 7.5 кВт 4SR-PD - 3,5 м.

Конструктивно Pedrollo 4SR10/HYD изготовлен:

  • корпус насоса - нержавеющая сталь AISI 304;

  • крышка корпуса - нержавеющая сталь AISI 304;

  • фильтр, крепеж, защита - из нержавеющей стали AISI 304;

  • рабочие колеса и диффузоры - технополимер;

  • несущая коробка диффузоров - - нержавеющая сталь AISI 304;

  • подшипники насоса -конструкция с повышенной износостойкостью к песку;

  • вал - нержавеющая сталь;

  • торцовое уплотнение - двойное с маслянной камерой, керамика/графит-NBR;

  • двигатель однофазный - режим работы продолжительный

Механическое уплотнение двойное (со стороны насоса и двигателя) с маслянной камерой по середине, на случай смазки и охлаждения из за пропажи воды.

Ограничения по использованию скважинного центробежного насоса Pedrollo 4SR10/HYD:

  • Температура жидкости до +35 °C
  • Максимальное содержание песка не более 150 г/м³
  • Глубина применения до 100 м под уровнем воды
  • Функционирование:
    – в вертикальном положении
    – в горизонтальном положении со следующими ограничениями:
    4SR1 - 4SR1.5 - 4SR2 - 4SR4 до 27 ступеней
    4SR6 - 4SR8 - 4SR10 - 4SR12 - 4SR15 до 17 ступеней
  • Запуски/час: 20 при регулярных интервалах
  • Поток охлаждения двигателя не менее 8 см/сек
  • Непрерывная работа S1
Основные атрибуты
Страна производительИталия
Производитель  Pedrollo
Способ установки насоса  Погружной
Максимальный напор  123.0 (м)
Пропускная способность  15.0 (куб. м/час)
Потребляемая мощность  4.0 (Вт)
Напряжение сети 220~240 В
Частота  50.0 (Гц)
Количество скоростей13.0
Глубина до зеркала воды  1.0 (м)
Максимальная глубина погружения  100.0 (м)
Качество воды  Чистая
Максимальная температура рабочей жидкости  35.0 (град.)
Вес12.0 (кг)
Конструктивные особенности
Установка насосаГоризонтальная/вертикальная
Материал корпуса Нержавеющая сталь
Класс защиты корпусов электронного оборудования  IP68
Габаритные и присоединительные размеры
Ширина98.0 (мм)
Высота1259.0 (мм)
Длина98.0 (мм)
Диаметр разъема соединения  2.0 (дюйм)
Дополнительные характеристики
Диаметр перекачиваемых частиц150
  • Цена: от 161 862 Тг.
