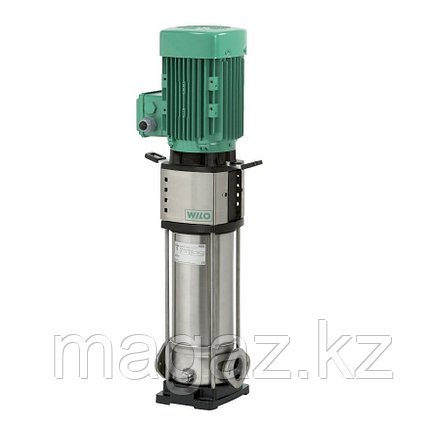

Насос многоступенчатый вертикальный Helix V 1606-1

Уважаемые посетители сайта!

Пожалуйста уточняйте наличие у наших консультантов!

Нормальновсасывающий высокоэффективный многоступенчатый высоконапорный центробежный насос вертикального исполнения с линейными подключениями.

Рабочие колеса, ведущие колеса, ступенчатый корпус из нержавеющей стали. Вся серия Helix оснащена для простоты обслуживания удобным в обращении скользящим торцевым уплотнением (X-Seal) в картриджном исполнении и стандартным уплотнением. Сменная муфта обеспечивает быструю и простую замену скользящего торцевого уплотнения без необходимости демонтажа мотора (моторы от 7,5 кВт). Стандартизированные моторы IE2, 3-фазные, 2-полюсные. Реле мотора предоставляется по запросу. Клеммная коробка установлена на одной линии со всасывающим патрубком; это положение можно изменить по запросу в зависимости от установочного положения. Промежуточный подшипник в гидравлике обеспечивает надежность изделия. Варианты исполнения PN16 с овальным фланцем и контрфланцами и PN25 с фланцами круглой формы DIN. Специальная встроенная транспортировочная скоба для простой установки насоса. Благодаря модульной структуре насосы Helix можно приспособить к имеющимся установкам по соответствующему запросу. Благодаря дизайну соединительного элемента, предоставляющегося по запросу в двух вариантах исполнения, обеспечивается непосредственный доступ к скользящему торцевому уплотнению. Допуск WRAS/KTW/ACS для всех деталей, находящихся в контакте с перекачиваемой средой (модель EPDM).

ПРИМЕНЕНИЕ
  • Водоснабжение и повышение давления
  • Промышленные циркуляционные системы
  • Технологическая вода
  • Контуры циркуляции охлаждающей воды
  • Системы пожаротушения
  • Моечные установки
  • Ирригация

Исполнение из нержавеющей стали 1.44xx для агрессивных перекачиваемых сред

ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА ПРОДУКЦИИ
  • Гидравлика 2D/3D с оптимизацией по КПД, изготовленная методом лазерной сварки
  • Стандартный мотор IE2 IEC, трехфазный, двухполюсный (мотор IE3 по заказу)
  • Насосы HELIX благодаря своему модульному корпусу (возможна регулировка высоты и фланца) могут встраиваться в уже существующие трубопроводы
  • Helix V 22-52: Точки подключения для датчиков давления на корпусе насоса обеспечивают удобство контроля и управления работой насоса (по заказу для стандартного исполнения, а также на моделях для агрессивных перекачиваемых сред)
  • Вся серия HELIX поставляется с удобными скользящими торцевыми уплотнениями в виде картриджа X-Seal (со стандартным уплотнением), обеспечивающими быстрое и удобное техническое обслуживание
  • Благодаря сменной муфте (начиная с 7,5 кВт) можно заменять скользящее торцевое уплотнение, не демонтируя при этом мотор
  • Стандартное положение клеммной коробки, предусмотренное на всасывающем фланце, можно при желании изменить
  • Промежуточные подшипники (Al203/CW) обеспечивают долгий срок службы
  • Коррозионностойкий вал благодаря втулке из высококачественной стали
  • Допуск WRAS/ACS для всех деталей, находящихся в контакте с перекачиваемой средой

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • Электроподключение: 3~400 В (±10 %), 50 Гц
  • Макс. рабочее давление: 16/25/30 бар
  • Класс защиты: IP 55
  • Макс. температура окружающей среды: +40 °C (более широкий диапазон температур по заказу)

ОСНАЩЕНИЕ/ФУНКЦИИ

  • Коррозионностойкие рабочее и ведущее колеса и ступенчатый корпус.
МАТЕРИАЛЫ

Helix V 2, 4, 6, 10, 16:

Стандартная версия

  • Рабочие колеса, ступенчатый корпус и ведущие колеса из нержавеющей стали 1.4307
  • Корпус насоса из нержавеющей стали 1.4301
  • Фундаментальная рама и фонарь EN-GJL-250 (катафорезное покрытие)
  • Вал из нержавеющей стали 1.4301 или 1.4462 (в зависимости от исполнения)
  • Втулка под скользящим торцевым уплотнением 1.4404
  • Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
  • Трубный кожух из нержавеющей стали 1.4301

Для агрессивных сред

  • Рабочие колеса, ступенчатый корпус и ведущие колеса из нержавеющей стали 1.4404
  • Корпус насоса из нержавеющей стали 1.4404
  • Вал из нержавеющей стали 1.4404 или 1.4462 (в зависимости от исполнения)
  • Втулка под скользящим торцевым уплотнением 1.4404
  • Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
  • Трубный кожух из нержавеющей стали 1.4404

Helix V 22, 36, 52:

Стандартная версия

  • Ступенчатый корпус, рабочие колеса, ведущие колеса из нержавеющей стали 1.4307
  • Корпус насоса из серого чугуна EN-GJL 250 с покрытием KTL, свободный фланец из чугуна с шаровидным графитом EN-GJS 400 для Helix V 36-52.
  • Вал из нержавеющей стали 1.4057
  • Втулка под скользящим торцевым уплотнением 1.4404
  • Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
  • Трубный кожух из нержавеющей стали 1.4301

Для агрессивных сред

  • Ступенчатый корпус, рабочие колеса, ведущие колеса из нержавеющей стали 1.4404 с пассивированием для максимально возможной коррозионной стойкости
  • Корпус насоса: все соприкасающиеся с рабочей средой части из нержавеющей стали 1.4409; свободные фланцы из серого чугуна EN-GJL 250 с катафорезным покрытием для Helix V 22/из чугуна с шаровидным графитом EN-GJS 400 для Helix V 36-52.
  • Фундаментальная рама из нержавеющей стали 1.4301
  • Вал из нержавеющей стали 1.4404 или 1.4462 (в зависимости от исполнения)
  • Втулка под скользящим торцевым уплотнением 1.4404
  • Уплотнительное кольцо из FKM (уплотнение EPDM по запросу)
  • Напорный кожух из нержавеющей стали 1.4404
Основные
Производитель  Wilo
Страна производительГермания
Максимальный напор  56.1 (м)
Пропускная способность  18.0 (куб. м/час)
Потребляемая мощность (W)4.0 (кВт)
Частота тока  50 (Гц)
Установка насосаВертикальная
Минимальная температура рабочей жидкости  15.0 (град.)
Максимальная температура рабочей жидкости  120.0 (град.)
Материал корпуса Нержавеющая сталь
Вес77.0 (кг)
Габаритные и присоединительные размеры
Ширина252.0 (мм)
Длина1008.0 (мм)
Высота1021.0 (мм)
Дополнительные характеристики
Частота50 Гц
Мощ-ть эл. дв., кВт4
Сеть, В3~380
